我們?cè)诎惭b使用電源濾波器的時候，有沒有出現過下面的情況呢？電源線接好了，上電后效果不理想或者直接沒啥效果。這時候就要仔細檢查一下，是不是線路連接出錯了，還是什么地方?jīng)]有按照要求使用。

我們有一個客戶，訂購了幾只濾波器，用于EMC電磁兼容傳導測試，需要拿到第三方檢測機構實驗室測試，濾波器是裝在客戶設備機箱或者機殼內部的，檢測員一般是看不到的，就算看到也不一定會給你技術指導建議。后來客戶電話和我們溝通，我們先了解了一下測試的結果圖，讓用戶把機箱內部電器接線布局拍照發過來，看到機箱內部的接線不合理，電源濾波器的輸入線和輸出線收攏到一側，并行在一起了，這樣就會導致濾波效果大打折扣。

分析一下原因：濾波器的輸入側的電源線，我們默認是有干擾存在的，輸出線是經過過濾以后的部分，干擾擾動會被衰減一部分，如果再次把兩側的電源線收攏并行，線與線之間是存在電磁耦合現象的，尤其是有高頻干擾成分的電源線，就一根有高能量的天線，會嚴重影響不含高頻成分的電源線，導致濾波性能下降或者降低，被二次干擾，你明白了吧。

客戶重新整理了線路布局走向，濾波器接地端子就近安全接地，整改完成后，再次測試，順利通過。合理正確的設計布局，才能發揮產品更大的性能，細節決定結果。

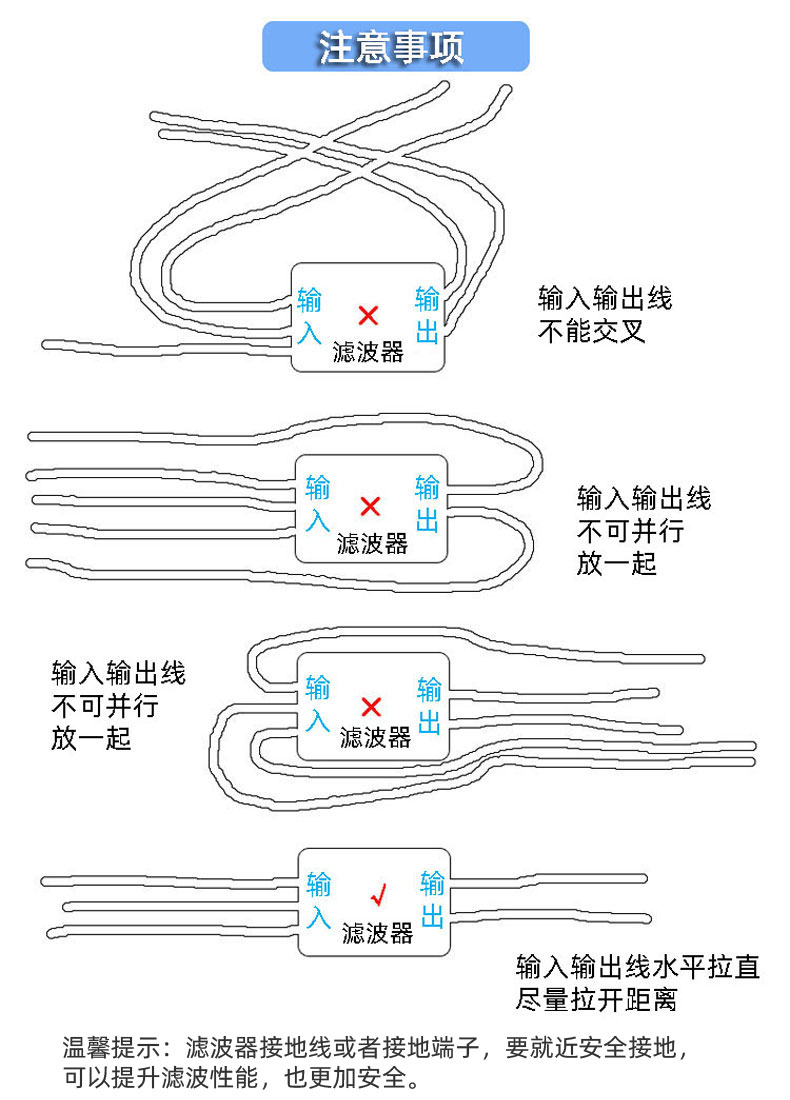

溫馨提示：濾波器接地線或者接地端子，要就近安全接地，可以提升濾波性能，也更加安全。
